USB接线图 (USB你了解多少了~)

我要评论 2011/04/23 22:39:40 来源:绿色资源网 编辑:downcc.com [ ] 评论:0 点击:17028次

一、简介

通用串行总线(英文:Universal Serial Bus,简称USB)是连接外部装置的一个串口汇流排标准,在计算机上使用广泛,但也可以用在机顶盒和游戏机上,补充标准On-The-Go( OTG)使其能够用于在便携装置之间直接交换资料

二、接口定义及电路

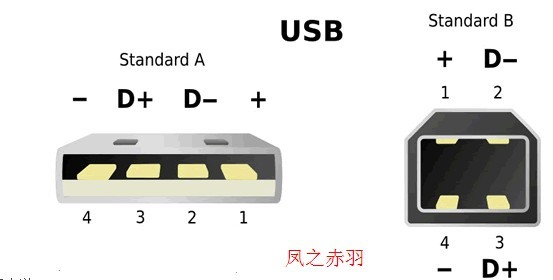

USB引脚定义:USB接口定义

针脚
名称
说明
接线颜色

1
VCC
+5V电压
红色

2
D-
数据线负极
白色

3
D+
数据线正极
绿色

4
GND
接地
黑色

MiniUSB接口定义:


MiniUSB引脚定义:

针脚
名称
说明
接线颜色

1
VCC
+5V电压
红色

2
D-
数据线负极
白色

3
D+
数据线正极
绿色

4
ID
permits distinction of
Micro-A- and Micro-B-Plug
Type A:connected to Ground
Type B:not connected
none

5
GND
接地
黑色

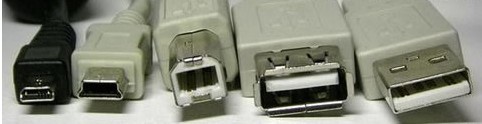

图中从左往右依次是:MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)

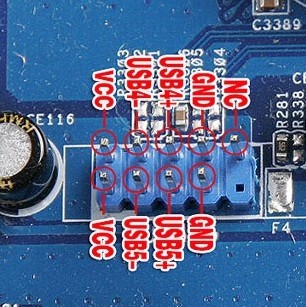

下图是主板与USB接口的详细连接方法

USB接线图 (USB你了解多少了~) - 心有多高人就多高 - 心有多高人就多高的博客
