软件介绍

软件标签: 学院派工具箱 cad

cad学院派工具箱是一款非常好用的cad辅助工具,用户们通过这款晶锐可以更加轻松的制图绘图,并且使用方法和安装教程都为用户们附上,感兴趣的朋友们快来下载吧!

使用方法:

用户工具快捷键列表、自定义简化命令编制说明

1.工具箱提供用户自定义功能对话框平台,以便用户管理使用常用的其他程序或功能、自定义简化命令.

2.用户可以自行修改打包文件内提供的"用户工具快捷键列表1.xls"、"用户工具快捷键列表2.xls""用户简化命令列表.xls"模板文件.

3.第一行的第三列为用户对话框标题名称,用户可以自行修改.

4.第二行以后均为新定义的用户对话框菜单内容,照猫画虎加进去就可以了.

5."用户简化命令列表.xls"内第2列为已有命令,第4列为用户自定义的快捷键.

6.特别注意:所有用户程序需要预先加载才能生效.

安装方法:

CAD调用外部程序的方法,常用的CAD外部程序有LISP语言编写的LSP文件,VLX文件等,以学院派CAD工具箱为例,下载下来的CAD工具箱主要就是一个VLX文件,使用的时候可以"工具-加载应用程序"然后找到XCAD.VLX文件,点击按钮载入回到CAD命令行,输入XCAD即可调用该工具箱,还可以将该工具加入CAD启动组中,以后CAD启动时自动加载该程序,不用每次都要载入一次.

建议将该工具箱放进CAD安装目录SUPPORT文件夹下,比如我的CAD安装目录D:\Program Files\autocad 2004,那么我将XCAD文件夹放进SUPPORT文件后,该目录就变成D:\Program Files\AutoCAD 2004\Support\XCAD,XCAD里面包含XCAD.VLX文件以及其调用程序文件,然后在SUPPORT文件夹内找到acad2004.lsp文件,用记事本打开,可以发现该行代码:(if (not (= (substr (ver) 1 11) "Visual LISP")) (load "acad2004doc.lsp")),在这一行下面加入:(LOAD "XCAD/XCAD.VLX"),那么下次启动时,CAD就会自动加载学院派CAD工具箱,加载LSP文件的方法和加载VLX文件完全一样.

文件支持路径的设置,有时你还需要设置下CAD文件支持路径,打开"工具-选项"选项板下找到"支持文件搜索路径",点击"+"号展开项目,在其中新建路径,将学院派CAD工具箱的文件路径加入进去,我的学院派CAD工具箱文件已经放在D:\Program Files\AutoCAD 2004\Support\XCAD这里,那么将该路径加入支持路径.

关于CAD中特殊字符的输入方法,比如在CAD中输入管径符号"Φ",需要输入其对应的输入转义符"%%C",记住那么多符号是一件不太容易的事,也没必要都去记住,因此可以用一个叫做"特殊字符输入器"的小工具.只需选中需要的符号,直接在需要的地方CTRL+V即可.

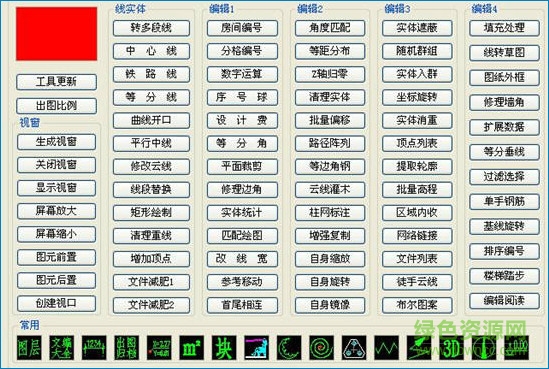

软件截图
