07J604未增塑聚氯乙烯(PVC-U)塑料门窗图集

pdf高清电子版 07J604未增塑聚氯乙烯(PVC-U)塑料门窗图集 网友评分:8

同类相关软件

软件介绍

软件标签: 07J604图集 07J604 图集

07J604未增塑聚氯乙烯(PVC-U)塑料门窗图集是一款塑钢门窗国标图集,本图集由中国建筑结构协会和中国建筑标准设计研究院主编的图集,图集共65页高清无水印,需要的赶紧下载吧。

07J604图集介绍

本图集适用于民用建筑和一般工业建筑的内、外门窗的选用,以节能技术为主旨,按实际工程的需要,分为内开平窗、外平开窗、上悬窗、内开下悬窗、推拉窗、平开组合窗、内平开下悬组合窗、推拉组合窗、内平开门、外平开门和推拉门几大类,并结合门窗洞口尺寸,绘制立面索引图;按设计和施工的要求,本图集提供了塑料门窗与各种墙体的安装节点和组合窗拼接安装节点等内容,并突出了节能墙体的安装特点。另外绘制了部分系列的构造图,便于设计人员参考。

本图集重点表现了塑料门窗作为节能型门窗的良好的性能,提供了具体的性能指标,适用于全国不同的气候地区使用。图集的编制体现了新观念、新材料、新技术、新工艺的特点,内容充实,便于设计人员选用。

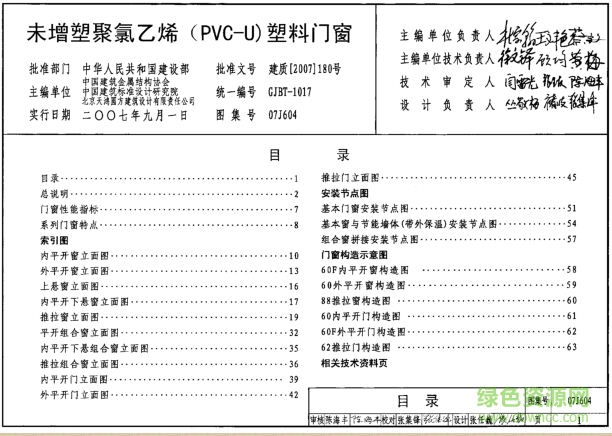

07J604图集目录

目录1

总说明2

门窗性能指标7

系列门窗特点8

索引图?

内平开窗立面图10

外平开窗立面图13

上悬窗立面图16

内平开下悬窗立面图17

推拉窗立面图19

平开组合窗立面图32

内平开下悬组合窗立面图35

推拉组合窗立面图36

内平开门立面图39

外平开门立面图42

推拉门立面图45

安装节点图?

基本门窗安装节点图51

基本窗与节能墙体(带外保温)安装节点图54

组合窗拼接安装节点图57

门窗构造示意图?

60F内平开窗构造图58

60外平开窗构造图59

88推拉窗构造图60

60内平开门构造图61

60F外平开门构造图62

62推拉门构造图63

相关技术资料页64
